Nilai Warna Resistor

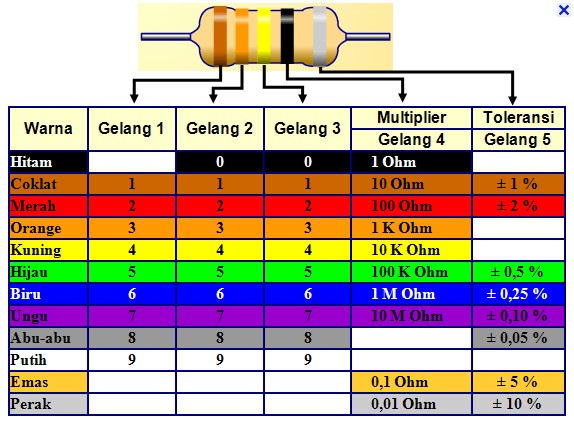

Resistor merupakan salah satu komponen elektronik yang berfungsi untuk menahan arus listrik, besar kecilnya kemampuan resistor untuk menahan arus listrik tergantung oleh kemampuan resistor itu sendiri. Satuan dari resistansi adalah ohm, berhubung resistor merupakan komponen elektronika yang berfungsi sebagai resistan maka resistor juga menggunakan satuan ohm. Biasanya pada sebuah resistor (lihat pada gambar) akan memiliki beberapa gelang warna, nah gelang warna inilah yang dapat kita baca untuk mengetahui berapa daya resistansi yang dapat ditahan oleh resistor tersebut. Gelang warna yang terdapat dalam resistor sebenarnya merupakan kode dari nilai resistansi yang terkandung didalamnya, untuk dapat membacanya maka kita harus mengetahui kode tersebut. Berikut adalah kode warna pada resistor:


Sebelum memahami cara menghitung resistor kita perlu memahami dulu komponen resistor 4 warna, 5 warna, dan 6 warna.
GAMBAR RESISTOR KETERANGAN
 cara menghitung resistor  4 warna
Resistor 4 Warna
Warna (1) dan (2)   = Angka Digit
Warna  (3)             = Multiplier
Warna (4)              = Nilai Toleransi
resistor 5 warna
Resistor 5 Warna
Warna (1) (2) (3)    = Angka Digit
Warna (4)              = Multiplier
Warna (5)              = Nilai Toleransi
 resistor 6 warna
Resistor 6 Warna
Warna (1) (2) (3)    = Angka Digit
Warna (4)              = Multiplier
Warna (5)              = Nilai Toleransi
Warna (6)              = Koefisien Suhu

Cara Menghitung Resistor 4 Warna
untuk mengetahui cara menghitung resistor  warna kita langsung pakai contoh saja resistor berikut:
Gelang 1 = Coklat ( 1 )
Gelang 2 = Hitam ( 0 )
Gelang 3 = Merah ( 102)
Gelang 4 = emas ( 5 % )
Nilai resistor tersebut adalah : 10 X 102= 1000 Ω = 1 KΩ ± 5 %

Cara Menghitung Resistor 5 Warna
kita pakai contoh resistor dengan warna sebagai berikut
Gelang 1 = Merah ( 2 )
Gelang 2 = Kuning  ( 4 )
Gelang 3 = Hitam (0)
Gelang 4 = Merah ( 102)
Gelang 5 = Hijau ( 0,5 % )
Nilai resistor tersebut adalah : 240 X 102= 24000 Ω = 24 KΩ ± 0,5 %

Cara Menghitung Resistor 6 Warna
anda mempunyai resistor 6 warna misalnya sebagai berikut
Jadi Nilai resistornya
Gelang 1 = Merah ( 2 )
Gelang 2 = Kuning  ( 4 )
Gelang 3 = Hitam (0)
Gelang 4 = Merah ( 102)
Gelang 5 = Hijau ( 0,5 % )
Gelang 6 = Orange (15ppm/derajat celcius)
Nilai resistor tersebut adalah : 240 X 102= 24000 Ω = 24 KΩ ± 0,5 % 15 ppm/derajat
